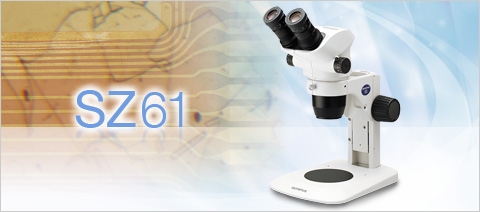

体视显微镜 SZ61/51 规格
光学系统		格利诺光学系统
总放大［率］		2.0x～270x[SZ61]※1 2.4x～240x[SZ51]※1
变倍体	变焦比	6.7（0.67x～4.5x）[SZ61] 5（0.8x～4x）[SZ51]
变倍体	AS	-
观察筒		双目（观察筒倾斜角45°/60°）/三目观察筒（0.5x内置拍摄用透镜）[SZ61] 双目观察筒（镜筒倾斜角45°/60°）[SZ51]
对焦单元		支架台
物镜	倍率	种类	N.A.	W.D.（mm）	观察倍率※2	观察范围（mm）※2
	0.3x	辅助物镜（可变式）	0.02～0.024	350～250	2x～13.5x [SZ61] 2.4x～12x [SZ51]	φ109.5～φ16.3 [SZ61] φ91.7～φ18.3 [SZ51]
	0.4x	辅助物镜（可变式）	0.027～0.032	250～180	2.7x～18x [SZ61] 3.2x～16x [SZ51]	φ82.1～φ12.2 [SZ61] φ68.8～φ13.8 [SZ51]
	0.5x	辅助物镜	0.036	200	3.4x～22.5x [SZ61] 4x～20x [SZ51]	φ65.7～φ9.8 [SZ61] φ55～φ11 [SZ51]
	0.62x	辅助物镜	0.042	160	4.2x～27.9x [SZ61] 5x～24.8x [SZ51]	φ53～φ7.9 [SZ61] φ44.4～φ8.9 [SZ51]
	0.75x	辅助物镜	0.053	130	5x～33.8x [SZ61] 6x～30x [SZ51]	φ43.8～φ6.5 [SZ61] φ36.7～φ7.3 [SZ51]
	1x	-	0.071	110	6.7x～45x [SZ61] 8x～40x [SZ51]	φ32.8～φ4.9 [SZ61] φ27.5～φ5.5 [SZ51]
	1.5x	辅助物镜	0.1	61	10.1x～67.5x [SZ61] 12x～60x [SZ51]	φ21.9～φ3.3 [SZ61] φ18.3～φ3.7 [SZ51]
	2x	辅助物镜	0.142	38	13.4x～90x [SZ61] 16x～80x [SZ51]	φ16.4～φ2.4 [SZ61] φ13.8～φ2.8 [SZ51]
外形尺寸		194（W）×253（D）×368（H）mm
重量		3.5 kg（标准组合）
备注		※1　物镜与目镜组合时的倍率范围 ※2　使用目镜10x时

1、小型设计和卓越的光学性能并存

（1）实现了小型机体的格里诺（Greenough）光学系统

搭载了独有的格里诺（Greenough）光学系统，同时实现了大范围的变焦比和清晰的观察影像。灵活运用了格里诺光学系统的特性，机体线条流畅而小巧。能在生产流水线发挥威力的同时，也最适合与设备组装使用。

V字形光路使物镜的尖端形状能设计成细长形，也适合与设备组装使用。工作性能优越的小型机体诞生了。

实现了高度平直度和较深的焦点深度
最佳内向角的格里诺光学设计，使高度平直度和较深的焦点深度能同时实现。能从前面到内部正确对焦凹凸很大的样品，得到充满立体感的观察图像。

实现了忠实于样品的观察影像
自然的色彩再现功能，能够观察到样品原来的颜色。影像平面弯曲的抑制，能更为逼真的观察到样品的形状。此外，变焦比为6.7（0.67倍～4.5倍）［SZ61］,5（0.8倍～4倍）［SZ51］，性能卓越。

对应ESD，防止器件受到静电影响
机体和主要附件涂以防静电材料，能够快速去除静电。这样就能够防止静电破坏样品。

（2）根据用途选择机体

除了标准型号的SZ61/51以外，我们还准备了适合安装数码照相机的三目镜筒型号（SZ61TR），和适合设备加载的俯角60°型号（SZ61/51-60）。

2、多样化的照明单元

（1）LED照明底座组合

开发了使用LED的透射照明底座。极薄型设计降低了样品的位置，发挥了优异的操作性能。此外，透射、外延的切换可以通过旋转轻松操作。

（2）双分支互锁导光管高亮度反射照明装置组

使用双分支互锁导光管可以将光线投向样品的两侧，能自由地调节位置和角度。如果使用聚光透镜，则能够容易的进行点照明，从而确保高倍率观察时的充分亮度。

（3）同轴光反射照明装置组合

能够观察在偏斜反射照明中无法观察的样品，是SZ61专用的照明装置。

（4）白色LED照明装置组合

实现了高性价比的高亮度连续调光，是热影响小、寿命长的环形照明装置。

3、多种附件支持各种观察方法

（1）备有各种通用支架

有可以自由调节手臂角度和长度的SZ2-STU2型号，还备有能固定于设备的侧面等处，在组装和检查工程流水线中发挥威力的SZ2-STU3等能有效观察无法放入载物台的大样品的支架。

（2）使用数码照相机记录和保存数码影像

三目镜筒可以安装数码照相机。可以保存和记录数码影像，帮助创建观察报告。可依据用途从图像质量、功能、使用方便性等方面选择数码照相机。
