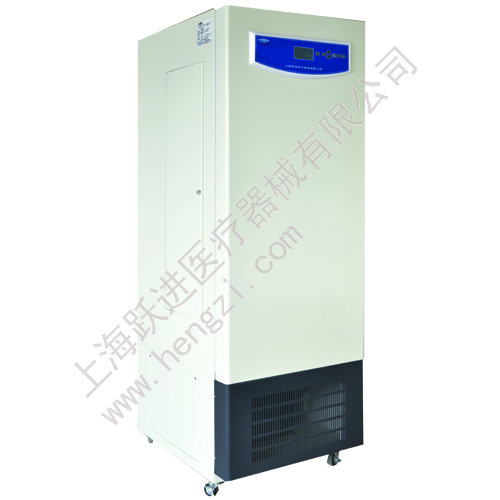

上海跃进人工气候箱HQH-H250（原型号RQX-250H）

指数\型号

RQX-250H

RQX-300H

RQX-400H

RQX-250

RQX-300

RQX-400

公称容积(L)

250

300

400

250

300

400

控温范围(℃)

有光照：10~50℃；无光照5~50℃

温度控制器

液晶屏显示；按键输入；30 段可编程

LED 数字显示；按键输入；30 段可编程

温度波动性(℃)

RQX-H：±0.5          RQX :±1.5

温度均匀性(℃)

±2

额定功率(W)

2500

3000

3500

1000

1500

2000

光照度

12000LX 六级可控

6000LX 六级可控

制冷剂

R134a ( 无氟环保制冷剂）

电源

220V±10%；50Hz

工作环境温度(℃)

5~35℃

工作时间

连续

化霜方式

隐蔽式化霜方式，化霜时对箱内温度无影响，可长期运行

连续工作时间不小于180 小时需要化霜时，停机化霜

工作室尺寸(cm)

47x46x118

49x47.5x128

56x60x120

与RQX-H型相同

与RQX-H型相同

与RQX-H型相同

外形尺寸(cm)

68.5x78x181

70.5x80x19.5

77.5x92.5x185

包装箱尺寸(cm)

77x98x199

83.4x99.8x208.7

90.9x112.3x202

净重/ 毛重(kg)

114/148

124/158

132/178

(3) 温度均匀度

 ±2 ℃

(4) 温度波动度

 ±1.5 ℃             H型：±0.5 ℃

(5) 湿度波动度

 ± 5~8%RH      H型：± 3%RH

(6) 光照度

 2面光照6000LX     H型：3面光照12000LX。

(7) 光照度调节分级

 6级可调。

二．可编程温湿度光照控制器：

特色说明

(1) 温湿度传感器

温度： DIN A 级Φ5mm SUS 不锈钢制PT 100?×1 支   ； 湿度：电子式湿度传感器 。

(2) 温湿度控制方式

P.I.D自动演算+ Fuzzy 控制。

(3) 温湿度转换

采微电脑线性补偿校正。

(4) 显示界面

LCD液晶显示， 英文显示，按键输入方式。

(5) 通讯接口

RS485通讯接口，最大通讯距离1.2Km。

(6) 人性化操作

     a. 自动控制

制冷压缩机、温湿度电热输出功率调整，P.I.D微积分控制… 等。

     b. 安全自检

主要系统部件安全自检， 当有异常发生时经由控制器指示状态并停止运转。

     c. 独立控制

控制器将加热/加湿/除湿/降温等功能完全独立控制。

主要功能

(1) 温湿度显示精度

 0.1℃ / 1%RH。

(2) 温湿度控制精度

± 0.1℃/ ± 1%RH 。

(3) 设定画面

按键设定方式， 目录内建运转选择（定值或程序）、程序设定、预约启动、                               程序编辑等选项，操作简便。

(4) 可编程容量

30段 ，每段可设时间9999小时 或 分钟。

(5) 显示语言

英文

(6) 预约开机

具有预约开机功能可设定年、月、日、时、分。

(7) 程序画面显示

显示执行程序编号、段次、剩余时间及循环次数、温度值、湿度值。

(8) 偏差值校正

温、湿度偏差值补偿、校正功能。

(9) I/O 自检

安全自检功能， 异常发生时自动断电保护及故障指示。

(10) 断电复归

三种模式可选，cBREAK(中断)， dCOLD(冷启动)，eHOT(热启动)。

(11) 自动演算

微电脑自动演算P.I.D. ，配合固态继电器功率控制，使温湿度控制更为精确                                 （比例、积分、微分＋固态继电器控制方式)。

(12) 温度上下限保护

可设定温度保护上下限。

(13) 保护装置

控制器监视安全保护系统及预防式的故障自检控制。

(14) 断电记忆

可保存10年的断电记忆功能。

(15) 运转模式选择

运转模式可分为程序运行及定值运行。

三．结构与材质：

(1) 内箱材质

 SUS-304 不锈钢镜面板。

(2) 外部材质

SPCC 冷轧钢板静电粉体烤漆处理。

(3) 保温材质

高密度聚苯乙烯泡沫塑料及超细玻璃纤维棉。

(4) 箱门

     a. 内门

钢化玻璃内门。

     d. 开启方向

单开门设计，由左侧往右侧开启方式。

(5) 移动及支撑

滑轮移动调整摆放位置，前轮可锁止以固定位置*4只(200kg/ 轮)。

(6) 搁板

不锈钢条栅搁板*2 块，荷重20kg，每层可调高度50 ㎜。

四．温湿度电热及循环：

(1) 送风方式

高阻抗马达轴流风机。送风方式为水平出风弧形循环设计。

(2) 加热系统

微电脑智能型自动控制电热功率平衡调温+高效能不锈钢管式加热器。

(3) 加湿系统

微电脑智能型自动控制电热功率平衡调温+高效能不锈钢管式加热器。热蒸汽加湿方式。

五．加湿用补给水系统：

(1) 储水系统

内置透明亚克力水箱×1只，容量为9L 。

(2) 供水系统

加湿用水，采用泵浦供水方式。

(3) 水位感应器

  电磁式水位控制器。

(4) 自动补水接口

5×8mm口径自动补水接口，供水水压≥2kgf/c㎡，供水量≥2L/小时

六．制冷系统：

(1) 制冷装置

全密闭高效压缩机+风冷式冷凝器。

(2) 发热负载调节

多段式热交换装置，冷却热交换能力高。

(3) 降温、除湿系统

循环的箱内空气经过鳍片型蒸发器换热，空气温度和露点温度被不断降低，                                起到降温除湿的效果 。

(4) 防冷凝、防冻结

采用热管技术防冷凝、防冻结设计。

(5) 高效率制冷组件

     a. 蒸发器

鳍片型内螺纹铜管蒸发器，铝制换热片。

     b. 冷凝器

鳍片型内螺纹铜管蒸发器，铝制换热片+大流量轴流散热风机。

     c. 干燥过滤器

欧洲丹佛士干燥过滤器。

     d. 制冷剂

环保制冷剂R134a。

     e. 节流装置

毛细管。

七．安全保护装置：

(1) 断路器

小型开关断路器。

(2) 控制器内部保护

     a. 温湿度传感器

断路或短路(超量程)。

     b. 超温保护

设定温度的高温保护设定。

(3) 外部故障侦测保护

     a. 电热保护

过载保护器(温度1组、湿度1组)。

     b. 缺水保护

电磁式水位报警器、独立的电子式温度保护开关，防止加热器缺水空焚损毁。

     c. 压缩机保护

压缩机压力保护、过载保护器、过热保护。

(4) 故障异常报警

故障异常发生时，自动断电保护，发出报警音。

八．附件：

(1) 产品使用说明书

含产品使用说明书、简易故障排除说明、产品维护说明。

九．使用电源：

1Ø 220V 50Hz

十．周围环境：

可容许使用的环境温度范围：5~35 ℃ ，最佳性能的环境温度范围：15~30 ℃。
